Cyclage galvanostatique
La méthode la plus classique, grâce au cyclage en effectuant un ensemble de cycles de charge décharge pour un ensemble de piles (comportant également des piles témoins), on peut caractériser leur performance en fonction de leur particularité chimique (revêtement, additif à électrolyte...).

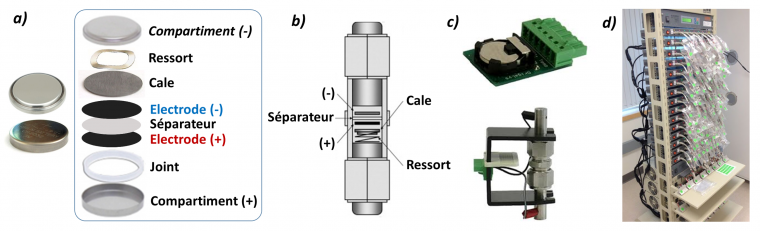

Fig. : Réalisation pratique du cyclage galvanostatique
Comme visible sur la figure, le potentiostat utilisé permet l’évaluation en simultané d’un grand nombre de piles boutons que nous aurons à synthétiser.
En fin d'analyse on retient le nombre de cycles effectués, la variation de la capacité, le gonflement physique de la pile si elle est problématique, parmi d’autres paramètres. Cette méthode peut être supplémentée par d'autres (Spectroscopie d'impedance electrochimique (SIE), DRX) afin de suivre l'évolution de la structure interne de la batterie.
Courbes obtenues

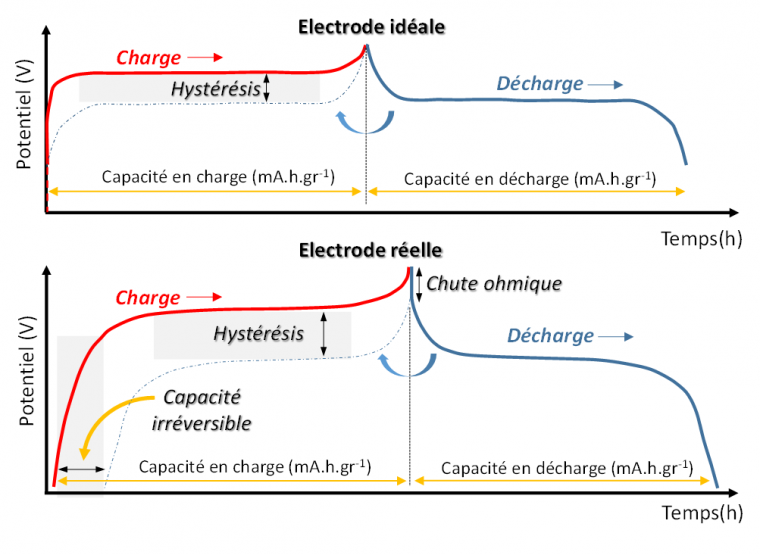

Fig. : Courbes obtenues à partir du cyclage galvanostatique
Chaque cycle charge-décharge donne accès à plusieurs informations, comme l'évolution de la capacité de la pile en intégrant sur une branche, et révèle des phénomènes comme l'hystérésis de charge et la chute ohmique du système sur un cycle.
